Ю.С. Потапов, Л.П. Фоминский, С.Ю. Потапов - " Энергия вращения"

СОДЕРЖАНИЕ

Глава двадцать третья
АВТОНОМНЫЕ ЭЛЕКТРИЧЕСКИЕ СТАНЦИИ


23.1. Энергия из воды и воздуха

Станция предназначена для автономного производства электрической энергии напряжением 400/6300 В, 50 Гц. Электрическая энергия производится новым способом, интеграцией энергии воды, воздуха и гравитации [255].
В производстве электрической энергии может использоваться морская, речная или озерная вода. Возможно использование морозостойких жидкостей. Расход жидкости (воды) происходит только на испарение. В процессе производства электрической энергии участвуют специальные пневматические аккумуляторы, которые позволяют работать станции без ремонта до 10 лет. Общий ресурс работы станции может достигать тридцати лет. Некоторые характеристики станции приведены в таблице 23.1.

Таблица 23.1

Тип станции,
максимальная мощность,
кВт
Напряжение, В
Частота вращения
генератора, об/мин
Масса без заправки, кг
АКЭС-400
АКЭС-800
АКЭС-1000
АКЭС-1600
АКЭС-2000
400
400/6300
6300
400/6300
6300
375
375
500
375
600
18000
25000
29000
32000
35000

Новые электростанции существуют как в стационарном, так и в мобильном вариантах.
Возможно использование такой станции в качестве двигателя для различных транспортных средств с нулевым содержанием вредных выхлопных газов. Особенно эффективно он может быть использован в промышленности и сельском хозяйстве, а также в качестве экологически чистого двигателя для автомобилей, кораблей, подводных лодок, электровозов с автономным источником энергии.
Известно много различных способов и устройств для автономного производства электрической и тепловой энергии. Наиболее эффективными из них являются тепловые насосы, которые используют изменения физико-механических свойств окружающей


Рис. 23.1. Схема автономной квантовой электрической станции.

среды, в частности давления, температуры и объема жидкости для получения тепловой энергии. В качестве среды в таких устройствах может быть использована паровоздушная смесь, различные газы или жидкости (см. авторские свидетельства ЗУ-А-1028972; ЗУ-А-892148; ЗУ-А-458691).
Наиболее близким и совершенным техническим решением, известным до начала данной работы, является установка для получения электрической и тепловой энергии (Молдавский Патент МО-А-649), описанная в пятнадцатой главе.
Такая установка, напомним, содержит вихревой теплогенератор, трубопроводы, насос с электрическим мотором, сопло, две емкости с гидротурбинами, кинематически связанными с электрическими генераторами. Теплогенератор и электрические генераторы кинематически связаны с потребителями тепла и электрической энергии.
Однако такая установка производит электрической энергии еще недостаточно для автономной работы.
Поэтому была поставлена новая техническая задача - создание установки, обеспечивающей генерирование электрической и тепловой энергии при автономной работе без потребления электроэнергии извне.
Для решения поставленной технической задачи было задействовано одновременно несколько известных способов. Установка (см. рис. 23.1), содержащая теплогенератор, насос, электрогенератор, емкость, была оснащена несвязанными пневматическими аккумуляторами. Они подаются в бак при помощи специального шлюзового или роторного устройства и могут быть шаровидной, цилиндрической или другой форм. В нижней части установки смонтирована емкость, где накапливается отработанная жидкость. Она при помощи насоса подается в теплогенератор и, нагреваясь, поступает обратно в бак. Все приводные оси кинематически связаны и вращаются при помощи подъемной силы пневмоаккумуляторов, давления и массы падающей жидкости, приводя во вращение электрический генератор, который в свою очередь отдает энергию собственному насосу и потребителям. Мощность установки может регулироваться количеством и объемом пневмоаккумуляторов, а также высотой установки.
Установка, изображенная на рис.23.1, содержит теплогенератор 7, электромотор 2, насос 3, электрогенератор 4, звездочки 5, цепь 6, захват 7, пневмоаккумуляторы 8, бак с жидкостью Я корпус 10, трубопроводы 11, емкость 12, ротор 13, статор 14, опору 15, жидкость 16, воздух 17.
Установка работает следующим образом: жидкость 16 заливается в бак 9. Ротор 13 начинает вращаться, подавая поочередно пневмоаккумуляторы 8. Пневмоаккумуляторы входят в зацепление с цепью при помощи захватов 7. Пневмоаккумуляторы 8 всплывают, вращая через цепь звездочки 5. Жидкость 16, пройдя через ротор 13 и вращая его, собирается в емкости 12. Из этой емкости она опять подается в бак 9. Пневмоаккумуляторы 8 могут быть заполнены воздухом 77или другими более легкими газами, например гелием или смесью водорода и гелия. Они автоматически выбрасываются в корпус 10 и двигаются по замкнутому кольцу. Уровень жидкости в баке поддерживается дренажными трубопроводами 11, соединенными с нижней емкостью 12. Привод электрогенератора 4 осуществляется от вращения ротора 13 установленного на опоре 75.
Другим вариантом конструктивного исполнения новой установки является использование специального пневмоаккумулятора с последующим наполнением его сжатым воздухом. Однако в таком варианте мы получим меньшую эффективность при одинаковых габаритах. Это не исключает использование и такого варианта. При этом расходуется не жидкость, а сжатый воздух.
Способ производства электрической и тепловой энергии основан на использовании физических параметров двух сред - жидкости и газов одновременно с гравитацией. Это позволяет получать электрическую и тепловую энергию с более высоким коэффициентом полезного действия, чем в ранее известных способах. Вырабатываемая тепловая энергия позволяет установкам работать в северных (холодных) регионах на морской, речной или озерной воде. В южных (жарких) районах подогрев жидкости может не потребоваться, что приведет к некоторому повышению эффективности установки.
Основным преимуществом нового способа производства электроэнергии и установки является автономная работа, экологическая чистота, безопасность, а также простота и экономичность. На рис. 23.2-23.5 показаны варианты автономных электрических станций.

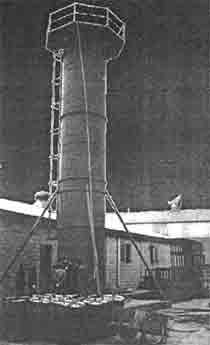

Рис. 23.2. Опытная электростанция мощностью до 100 кВт.

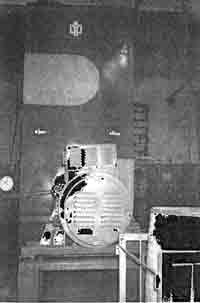

Рис.23.3. Миниэлектростанция, работающая на воде и воздухе.


Рис. 23.4. Электростанция мощностью до 1000 кВт, работающая на воде и воздухе.

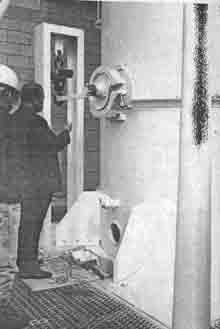

Рис. 23.5. Определение крутящего момента на электростанции, работающей на воде и воздухе в качестве "топлива".
