Ремонт часов своими руками. Пособие для начинающего мастера

О книге: практическое руководство по устройству и ремонту часов

Книга Г. Солнцева «Ремонт часов своими руками. Пособие для начинающего мастера» представляет собой практическое руководство, посвященное устройству часовых механизмов, принципам их работы, диагностике неисправностей и основным способам восстановления работоспособности часов. Издание адресовано прежде всего начинающим мастерам, любителям технического творчества и всем, кто интересуется часовым делом, устройством точных механизмов и возможностью самостоятельно выполнять несложные ремонтные операции.

Часы являются одним из наиболее распространенных и в то же время технически интересных приборов. За привычным движением стрелок скрывается сложная система взаимодействующих деталей, передающих энергию и обеспечивающих равномерный отсчет времени. Даже небольшое нарушение в работе отдельного элемента может привести к остановке механизма, неправильному ходу, затруднениям при переводе стрелок или другим неисправностям. Чтобы грамотно определить причину поломки и выбрать подходящий способ ее устранения, необходимо понимать устройство часов, назначение их основных узлов и взаимосвязь между отдельными деталями.

Именно этим вопросам посвящено пособие Г. Солнцева. Автор последовательно знакомит читателя с различными типами часов, объясняет принципы действия механических, электронных и кварцевых конструкций, рассматривает устройство распространенных часовых механизмов и описывает характерные неисправности. Материал построен таким образом, чтобы читатель мог перейти от общих технических представлений к изучению конкретных деталей, способов разборки, очистки, проверки и сборки механизмов.

Особое значение имеет практическая направленность книги. Она не ограничивается изложением теории часового дела, а помогает сформировать системное представление о последовательности ремонтных работ: от первичного осмотра прибора и выявления возможных причин неисправности до проверки состояния отдельных компонентов и оценки результата ремонта.

Знакомство с часовыми механизмами и их классификацией

В начале книги рассматриваются основные разновидности часов и принципы, по которым классифицируются часовые приборы. Автор обращает внимание на различия между механическими, электронно-механическими и электронными моделями, а также на особенности колебательных систем, используемых для измерения времени.

В зависимости от конструкции в качестве регулятора могут применяться маятник, баланс со спиралью, кварцевый генератор и другие системы. От выбора такой системы зависят особенности эксплуатации прибора, требования к его размещению, характер работы механизма и подходы к техническому обслуживанию.

Например, маятниковые часы рассчитаны на неподвижную установку и требуют правильного положения корпуса, тогда как балансовая система позволяет использовать механизм в наручных и карманных часах, которые постоянно перемещаются вместе с владельцем. Различаются часовые приборы и по способу накопления энергии: в механических конструкциях могут применяться пружинный или гиревой двигатель.

Отдельное внимание уделяется дополнительным устройствам, расширяющим функциональность часов. Это могут быть календарные механизмы, будильники, бой, автоматический подзавод, секундомер и другие приспособления. Их наличие усложняет устройство прибора и увеличивает количество элементов, состояние которых необходимо учитывать при диагностике неисправностей.

Такое введение создает основу для дальнейшего изучения материала. Читатель получает возможность рассматривать часы не как единый неделимый прибор, а как систему взаимосвязанных узлов, каждый из которых выполняет определенную функцию.

Основные узлы механических часов и принцип их действия

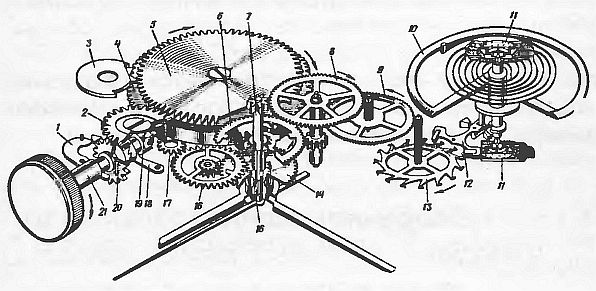

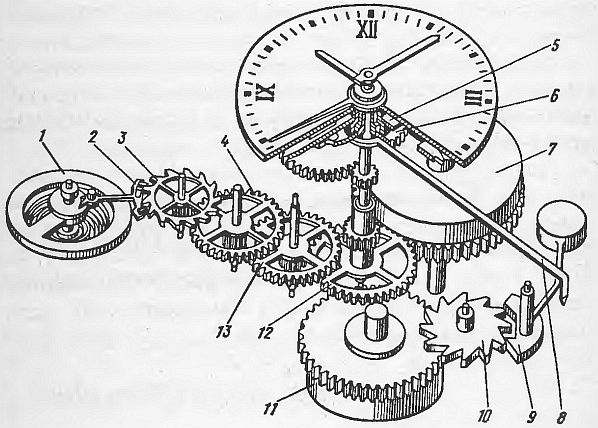

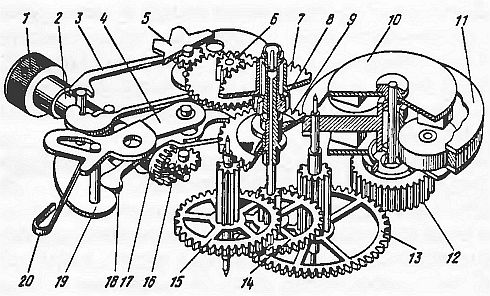

Значительная часть пособия посвящена устройству механических часов. Автор объясняет назначение основных компонентов и раскрывает последовательность передачи энергии от источника к регулятору и стрелочному механизму.

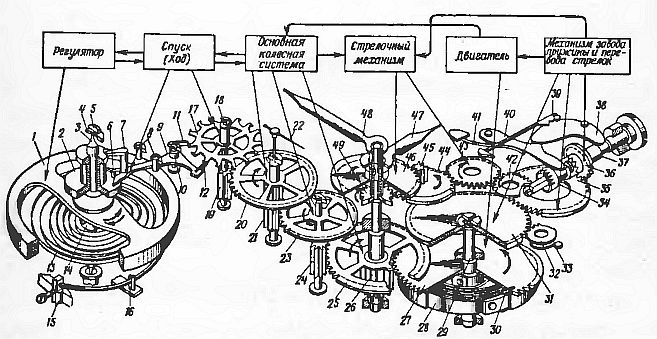

Важнейшими элементами механических часов являются двигатель, колесная система, регулятор, спусковой механизм, стрелочная передача, а также устройство завода пружины и перевода стрелок. Каждый из этих узлов выполняет собственную задачу, но надежная работа прибора возможна только при их правильном взаимодействии.

Двигатель служит источником энергии. В часах с пружинным приводом энергия накапливается при заведении заводной пружины. По мере ее постепенного раскручивания движение передается через зубчатые колеса другим компонентам механизма. В гиревых часах аналогичную функцию выполняет груз, который под действием силы тяжести приводит в движение колесную систему.

Колесная передача обеспечивает необходимое соотношение скоростей вращения отдельных элементов. Через систему зубчатых колес энергия поступает к спусковому механизму, который регулирует ее передачу и поддерживает колебания регулятора. Благодаря этому движение механизма становится упорядоченным, а стрелки перемещаются с заданной скоростью.

Особая роль принадлежит балансу со спиралью и маятнику. Эти элементы обеспечивают периодичность движения, необходимую для измерения времени. Спусковой механизм взаимодействует с регулятором и колесной передачей, а стрелочный узел преобразует движение в привычные показания циферблата.

Автор также рассматривает платину, мосты, оси, трибы, зубчатые колеса и другие конструктивные элементы. Читатель узнает, как они располагаются относительно друг друга, каким образом закрепляются и почему даже небольшие дефекты отдельных деталей способны нарушить работу всего механизма.

Изучение этих вопросов позволяет лучше понять причины характерных неисправностей. Замедление хода, остановка часов, затрудненный перевод стрелок или невозможность завести пружину могут быть связаны с различными узлами, поэтому внешнего наблюдения за поведением прибора не всегда достаточно. Необходимо учитывать устройство конкретной конструкции и проверять возможные источники нарушения работы.

Инструменты, подготовка и организация ремонтных работ

Практическое применение знаний о часовых механизмах требует аккуратности, внимательности и подходящего инструмента. В книге рассматриваются приспособления, необходимые для выполнения основных ремонтных операций, а также значение правильной подготовки рабочего места.

При работе с часами применяются лупы, небольшие отвертки, пинцеты, плоскогубцы, кусачки, напильники, измерительный инструмент и приспособления для очистки деталей. В зависимости от характера неисправности могут понадобиться дополнительные средства для фиксации компонентов, обработки поверхностей и смазки подвижных соединений.

Выбор инструмента имеет принципиальное значение. Часовые детали отличаются небольшими размерами, а некоторые из них обладают высокой чувствительностью к механическому воздействию. Неосторожное движение может привести к деформации оси, повреждению резьбы, нарушению формы зубьев или поломке хрупкого элемента. Поэтому ремонт требует не столько физического усилия, сколько точности и контроля каждого действия.

Не менее важно соблюдать порядок выполнения операций. Перед разборкой необходимо внимательно осмотреть часы, оценить их состояние и по возможности установить вероятную причину неисправности. При работе с механизмом следует запоминать расположение деталей, не смешивать крепежные элементы и бережно обращаться с извлеченными компонентами.

В пособии рассматривается последовательность разборки механических часов, включая снятие крышки корпуса, извлечение механизма, снятие стрелок и циферблата, а также демонтаж отдельных узлов. Отдельно подчеркивается необходимость контролировать состояние заводной пружины и учитывать ее запасенную энергию. Неконтролируемое освобождение пружины может повредить детали и создать риск травмирования.

Эти рекомендации помогают сформировать правильный подход к ремонту. Работа должна начинаться с осмотра и диагностики, продолжаться последовательной проверкой компонентов и завершаться сборкой и контролем функционирования прибора.

Разборка, очистка и сборка механических часов

Одна из важных тем книги — устранение неисправностей, возникающих вследствие загрязнения, высыхания смазки, проникновения влаги и естественного износа деталей.

Со временем в механизме могут накапливаться загрязнения, увеличивается трение между соприкасающимися поверхностями, а отдельные элементы начинают двигаться с затруднением. В результате часы могут идти неправильно или полностью останавливаться. В подобных случаях причиной неисправности не обязательно является поломка крупной детали: иногда проблема связана с состоянием поверхностей, недостатком смазки или нарушением свободного движения отдельных колес.

Автор описывает последовательность разборки часового механизма и обращает внимание на необходимость предварительно изучить его конструкцию. После извлечения механизма проверяется состояние доступных компонентов, оценивается свобода вращения колес и выявляются возможные следы повреждений. Затем выполняется разборка отдельных узлов, позволяющая осмотреть детали более тщательно.

Очистка рассматривается как самостоятельный этап обслуживания. При ее выполнении необходимо учитывать материал деталей, характер загрязнений и совместимость используемых средств с конкретной конструкцией. Особое значение имеет аккуратное обращение с мелкими элементами: их легко потерять, деформировать или повредить при неосторожном воздействии.

После очистки детали осматривают, проверяют их состояние и определяют необходимость дальнейшего ремонта или замены. Сборка осуществляется с учетом первоначального расположения компонентов и правильности их взаимодействия. Недостаточно просто вернуть детали на прежние места: необходимо убедиться, что колеса свободно вращаются, зубчатые передачи правильно сцепляются, а подвижные узлы не испытывают лишнего сопротивления.

Книга помогает понять, почему разборка и сборка часов требуют последовательности. Нарушение порядка действий может усложнить ремонт, привести к дополнительным повреждениям или затруднить поиск первоначальной неисправности. Поэтому работа с часовым механизмом предполагает систематичность, чистоту рабочего места и постоянное внимание к мелочам.

При этом изложенные в пособии приемы следует рассматривать с учетом конструкции конкретной модели. Современные часы могут иметь герметичные корпуса, специальные покрытия, сложные электронные модули и требования к сохранению водонепроницаемости. Не каждая операция, описанная для традиционных механизмов, подходит для всех современных приборов.

Типичные неисправности механических часов и способы их выявления

Значительная практическая ценность книги заключается в рассмотрении характерных неисправностей и возможных причин их появления. Такой материал помогает читателю научиться связывать наблюдаемые симптомы с особенностями устройства часового механизма.

Среди рассматриваемых проблем встречаются затруднения при заведении часов, посторонние звуки, неправильная работа заводного устройства, тугой перевод стрелок и нарушения в передаче движения между колесами. Причины могут заключаться в износе зубьев, деформации осей, ослаблении креплений, загрязнении, повреждении пружин или неправильном положении отдельных деталей.

Например, посторонние звуки при заводе могут указывать на неисправность заводного колеса или связанных с ним компонентов. Если стрелки переводятся с трудом, необходимо проверить состояние соответствующих колес и убедиться, что передача не испытывает чрезмерного сопротивления. Если заводной механизм работает рывками, возможной причиной становится деформация вала или нарушение его положения.

Отдельное внимание уделяется неисправностям, при которых пружина не удерживается в заведенном состоянии, заводной механизм самопроизвольно отключается или часы не запускаются после завода. В подобных случаях необходимо проверять состояние пружин, собачек, рычагов, крепежных элементов и соединений между деталями.

Автор рассматривает и повреждения элементов регулятора. Нарушения формы спирали, дефекты баланса и неисправности спускового устройства способны существенно повлиять на точность хода. Такие элементы требуют особенно осторожного обращения, поскольку неправильное вмешательство может усугубить неисправность.

При этом пособие показывает, что диагностика не должна сводиться к механической замене первой подозрительной детали. Важно установить, почему возник дефект, проверить связанные с ним элементы и оценить состояние всей соответствующей системы.

Такой подход формирует у начинающего мастера техническое мышление: сначала выявить признаки неисправности, затем определить возможные причины, проверить предположения и только после этого приступать к ремонту.

Ремонт отдельных деталей и восстановление работоспособности механизма

Помимо общих операций, в книге рассматриваются особенности обслуживания и ремонта отдельных компонентов механических часов. Это позволяет глубже понять конструкцию прибора и увидеть, насколько тесно связаны между собой точность изготовления деталей, качество их установки и надежность всей системы.

Внимание уделяется колесной передаче, заводному механизму, стрелочному узлу, балансу, спирали и деталям спуска. Рассматриваются характерные дефекты зубчатых колес, осей, втулок и посадочных мест. В зависимости от характера повреждения может потребоваться регулировка положения детали, восстановление соединения, обработка поверхности или замена неисправного компонента.

Особую сложность представляет ремонт спускового механизма. Его элементы должны взаимодействовать с высокой точностью, а нарушение зазоров или повреждение рабочих поверхностей может препятствовать нормальной передаче энергии. Даже небольшой дефект зуба ходового колеса способен нарушить работу часов, поэтому некоторые поврежденные детали целесообразнее заменить, а не пытаться восстановить.

Не менее важен узел баланса со спиралью. От его состояния зависит устойчивость колебаний, а значит, и точность измерения времени. Деформация спирали, нарушение крепления или повреждение регулятора могут потребовать квалифицированного ремонта. Подобные работы отличаются повышенной сложностью и не всегда подходят для самостоятельного выполнения без соответствующих навыков.

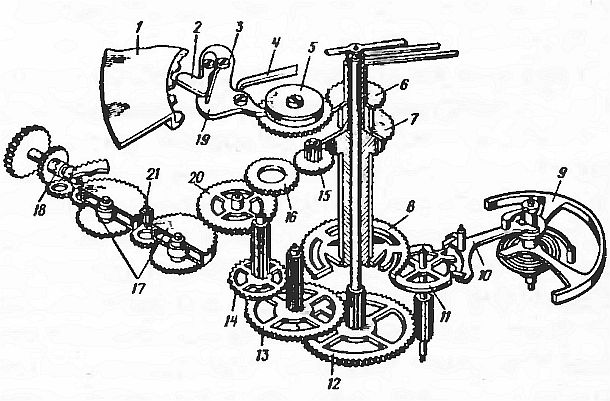

Книга также знакомит читателя с особенностями устройства механизма завода пружины и перевода стрелок. Эти функции связаны между собой, поэтому неисправность одного элемента может проявляться в работе другого. Понимание конструкции помогает избежать ошибочных выводов и правильно определить направление диагностики.

Практический смысл данного раздела заключается в том, что ремонт часов требует комплексного подхода. Восстановление работоспособности зависит не только от состояния отдельной детали, но и от точности ее взаимодействия с соседними элементами.

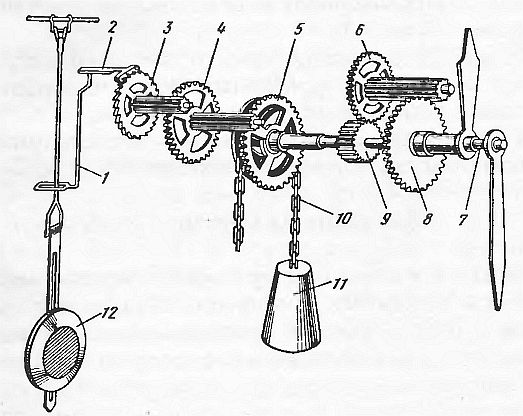

Маятниковые часы, гиревые механизмы и часы с кукушкой

В пособии рассматриваются не только наручные часы, но и некоторые разновидности стационарных механических приборов. В частности, внимание уделяется маятниковым часам, механизмам с гиревым приводом и часам с кукушкой.

Эти конструкции представляют особый интерес, поскольку позволяют проследить принципы работы традиционных часовых механизмов в более наглядной форме. В гиревых часах запас энергии связан с положением груза, который постепенно опускается и через цепь или другой передаточный элемент приводит в движение колесную систему. Маятник поддерживает периодические колебания, необходимые для регулирования хода.

Автор объясняет взаимодействие основных колес, рычагов, маятника и элементов спускового устройства. Рассматриваются особенности передачи движения к стрелкам, а также назначение отдельных конструктивных деталей. Благодаря этому читатель получает представление о механизмах, которые отличаются от компактных наручных часов, но основаны на сходных принципах передачи и регулирования энергии.

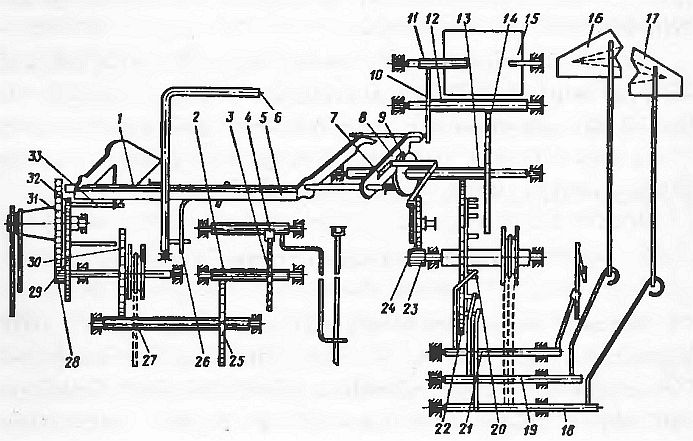

Отдельный интерес представляет устройство часов с кукушкой. Помимо механизма, обеспечивающего ход и движение стрелок, такие часы имеют дополнительную систему боя, звуковые приспособления и подвижную фигурку. В определенные моменты механизм активирует систему рычагов и колес, которая управляет появлением фигурки и воспроизведением характерного звука.

Устройство таких часов демонстрирует, как основной механизм может взаимодействовать с несколькими дополнительными системами. При этом неисправности не всегда связаны с ходовой частью. Например, фигурка может застрять из-за нарушения положения крепления, звук может стать слабым вследствие загрязнения звукового приспособления, а количество ударов может перестать соответствовать показаниям циферблата из-за нарушения регулировки.

Рассмотрение этих примеров расширяет представление читателя о разнообразии часовых конструкций и показывает, что для успешного ремонта необходимо учитывать назначение каждого узла и принцип его взаимодействия с остальными частями прибора.

Электронные часы: особенности устройства и диагностики

Вторая глава посвящена электронным часам. Переход к этой теме позволяет сопоставить традиционные механические конструкции с приборами, в которых для поддержания движения и отсчета времени используются электрические и электронные компоненты.

Электронные часы представляют собой отдельное направление часовой техники. В зависимости от конструкции они могут сочетать механические узлы с электрическим приводом или использовать электронные элементы для управления работой системы. Поэтому при диагностике важно учитывать не только состояние колес и подвижных деталей, но и наличие источника питания, электрических соединений и управляющих компонентов.

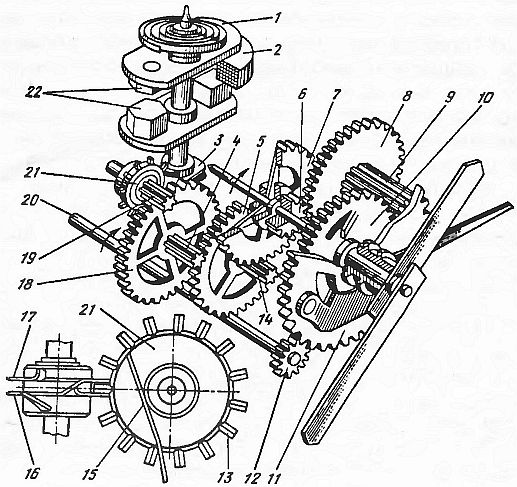

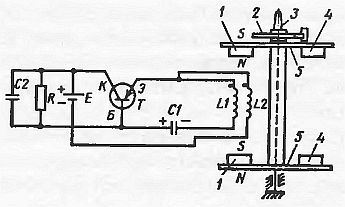

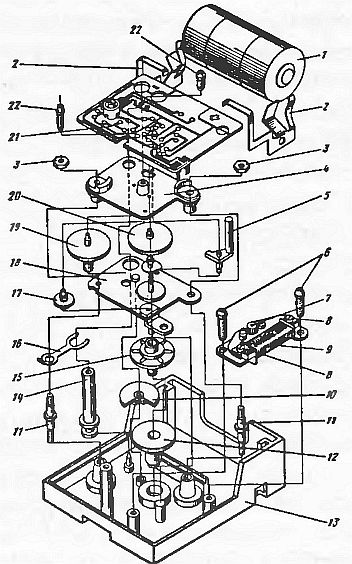

Автор рассматривает устройство электронно-механических часов, включая источник постоянного тока, электронный блок, колебательную систему, электромагнитный привод и механизм передачи движения на стрелки. Объясняется принцип взаимодействия электрической и механической частей прибора.

В таких конструкциях электрическая энергия используется для поддержания колебаний регулятора. Электронная схема управляет импульсами, которые взаимодействуют с магнитной системой и помогают сохранять движение баланса. Далее движение через анкерный преобразователь и колесную передачу передается стрелочному механизму.

Таким образом, электронно-механические часы объединяют несколько технических принципов. Для понимания их работы необходимо учитывать особенности электрической схемы и механических узлов, а также то, каким образом они взаимодействуют.

В книге также рассматриваются особенности пуска некоторых конструкций, работа сигнальных устройств и устройство календарного механизма. Это позволяет увидеть, что электронные часы могут включать дополнительные функциональные блоки, каждый из которых требует отдельной проверки при возникновении неисправности.

Практическая ценность раздела заключается в расширении диагностического подхода. Если механические часы во многом зависят от состояния пружины, колесной передачи и регулятора, то в электронно-механических приборах необходимо дополнительно проверять источник питания и электрические компоненты. Следовательно, одинаковые внешние симптомы могут иметь различные причины в зависимости от типа механизма.

Кварцевые часы и современные принципы измерения времени

Третья глава посвящена кварцевым часам — распространенной разновидности приборов, в которых для формирования стабильного временного интервала используется кварцевый резонатор.

Кварцевые часы отличаются от традиционных механических моделей принципом формирования колебаний и способом управления ходом. В их работе важную роль играют электронная схема, источник питания и кварцевый элемент, обеспечивающий стабильную частоту колебаний. Электронная система преобразует эти колебания в сигналы, необходимые для отсчета времени и управления индикатором.

В зависимости от конструкции кварцевые часы могут иметь стрелочную индикацию или цифровой дисплей. В первом случае электронная система управляет шаговым двигателем, который перемещает стрелки через соответствующий механизм передачи. Во втором случае время отображается на электронном индикаторе.

Понимание этих особенностей важно для правильной диагностики. Остановка кварцевых часов может быть связана с разряженным элементом питания, нарушением электрического контакта, неисправностью электронного блока, повреждением двигателя или проблемами в механической передаче стрелок. Поэтому определение причины неисправности требует учета конструкции конкретной модели.

Рассмотрение кварцевых механизмов завершает знакомство с основными типами часовых приборов. Читатель получает возможность сравнить традиционные механические часы, электронно-механические конструкции и кварцевые модели, увидеть различия в их устройстве и понять, почему универсального способа ремонта для всех часов не существует.

При этом следует учитывать, что современные кварцевые часы могут иметь миниатюрные электронные компоненты, герметичные корпуса и специальные требования к обслуживанию. Для некоторых моделей самостоятельный ремонт ограничивается заменой элемента питания и доступными внешними проверками, тогда как вмешательство в электронный модуль требует специальных инструментов и навыков.

Практическая польза книги для начинающего мастера

Главное достоинство пособия Г. Солнцева заключается в стремлении связать теоретические сведения с конкретными ремонтными задачами. Книга помогает читателю сформировать базовое представление о часовом деле, разобраться в назначении основных деталей и понять общую логику поиска неисправностей.

Для начинающего мастера особенно полезно последовательное изучение устройства механизмов. Прежде чем приступать к ремонту, необходимо понимать, откуда поступает энергия, как она передается между узлами, каким образом регулируется движение и какие элементы отвечают за показания циферблата. Эти знания позволяют перейти от случайных попыток устранить поломку к осознанной диагностике.

Пособие может служить отправной точкой для самостоятельного изучения часовой техники. Оно помогает освоить терминологию, научиться различать основные компоненты и понять, какие операции относятся к первичному обслуживанию, а какие требуют более высокой квалификации.

Кроме того, книга способствует развитию внимательности, терпения и аккуратности. Ремонт часов предполагает работу с мелкими деталями, необходимость соблюдать последовательность операций и умение замечать незначительные отклонения. Эти навыки важны не только в часовом деле, но и в других областях технического творчества.

Вместе с тем издание следует воспринимать как учебное пособие, а не как универсальную инструкцию по ремонту любых часов. Конструкции механизмов различаются, технологии постоянно развиваются, а современные приборы могут иметь особенности, не характерные для более ранних моделей. Поэтому при работе с конкретными часами необходимо учитывать рекомендации производителя, использовать подходящий инструмент и объективно оценивать собственную квалификацию.

Особую осторожность следует соблюдать при работе с заводными пружинами, хрупкими деталями баланса, электронными компонентами и корпусами, рассчитанными на сохранение водонепроницаемости. При серьезных повреждениях или отсутствии необходимых навыков разумнее обратиться к квалифицированному часовому мастеру.

Кому будет полезна эта книга

Книга «Ремонт часов своими руками. Пособие для начинающего мастера» ориентирована прежде всего на читателей, которые хотят познакомиться с основами часового дела и разобраться в принципах работы распространенных часовых механизмов.

Она может представлять интерес для следующих категорий читателей:

Начинающие мастера и домашние умельцы. Пособие знакомит с устройством часов, основными инструментами, последовательностью разборки и сборки, а также типичными неисправностями.
Любители механики и технического творчества. Книга помогает понять принципы передачи энергии, устройство зубчатых передач, работу регуляторов и взаимодействие отдельных узлов.
Коллекционеры старинных часов. Материал дает общее представление о традиционных механических конструкциях, маятниковых часах, гиревых механизмах и часах с кукушкой.
Студенты и учащиеся технических направлений. Издание может использоваться как дополнительный источник для знакомства с механическими и электромеханическими системами, точными механизмами и основами диагностики.
Читатели, интересующиеся самостоятельным обслуживанием бытовых приборов. Книга помогает понять, какие неисправности могут быть связаны с загрязнением, износом или нарушением взаимодействия деталей и почему важно правильно определять причину поломки.

Для опытных часовщиков пособие может быть интересно как обзор традиционных конструкций и распространенных ремонтных операций, однако сложные современные механизмы требуют специализированной технической документации и более углубленной подготовки.

Итоговая оценка и значение издания

«Ремонт часов своими руками. Пособие для начинающего мастера» Г. Солнцева — практико-ориентированное издание, которое знакомит читателя с устройством часовых приборов и основными принципами их обслуживания и ремонта. Последовательное рассмотрение механических, электронных и кварцевых часов позволяет получить общее представление о развитии часовых механизмов и различиях между их конструкциями.

Автор уделяет внимание как фундаментальным вопросам — передаче энергии, работе регулятора и устройству колесной системы, — так и конкретным ремонтным задачам: разборке, очистке, проверке деталей и устранению распространенных неисправностей. Рассмотрение маятниковых часов, гиревых механизмов и часов с кукушкой дополняет картину, демонстрируя разнообразие традиционных часовых конструкций.

Основная ценность книги состоит в том, что она помогает читателю понять внутреннее устройство привычного прибора и осознать взаимосвязь между его элементами. Вместо поверхностного знакомства с внешними признаками неисправности читатель получает основу для системного подхода к диагностике: изучить конструкцию, проверить состояние узлов, определить вероятную причину поломки и оценить возможность ее устранения.

Издание будет полезно тем, кто стремится расширить технический кругозор, освоить начальные понятия часового дела и получить базовые знания о ремонте часов. Оно не заменяет профессионального обучения и специализированных руководств по конкретным моделям, но может стать первым шагом к более глубокому изучению точной механики и часовой техники.

Книга Г. Солнцева показывает, что ремонт часов — это сочетание технических знаний, наблюдательности, терпения и аккуратной работы с деталями. Именно понимание принципов действия механизма позволяет не только выявлять возможные неисправности, но и осмысленно подходить к восстановлению работоспособности прибора.

Ключевые слова: Г. Солнцев, ремонт часов, ремонт часов своими руками, пособие для начинающего мастера, часовое дело, устройство часов, часовые механизмы, механические часы, электронные часы, электронно-механические часы, кварцевые часы, часовой механизм, диагностика неисправностей, разборка часов, сборка часов, очистка часового механизма, обслуживание часов, ремонт механических часов, заводная пружина, зубчатая передача, колесная система, анкерный спуск, баланс со спиралью, маятниковые часы, гиревые часы, часы с кукушкой, часовой инструмент, техническое творчество, точная механика, самостоятельный ремонт.

Оглавление

Введение

Глава 1. Ремонт механических часов

Глава 2. Ремонт электронных часов

Глава 3. Кварцевые часы
