Все элементы и компоненты электрической схемы делятся на активные и пассивные. Активные – это те, что вырабатывают электрическую энергию, например, генератор, аккумуляторная батарея, и другие источники питания вплоть до микробатареек для ручных электронных часов. Пассивные – это те, что не участвуют в выработке электроэнергии, но проводят или видоизменяют его. Одним из таких пассивных элементов является резистор.
Что представляет собой резистор

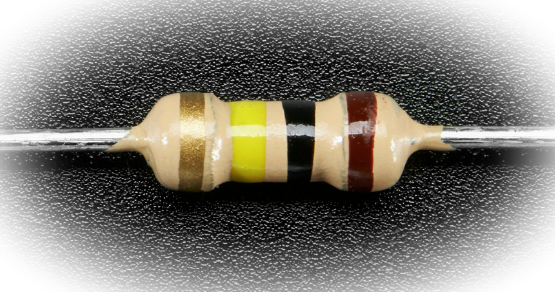

Электрический компонент с двумя полюсами, резистор формирует в сети электрическое сопротивление. Поэтому он получил еще одно название. Электрики, электронщики и радиотехники называют резистор сопротивлением. В электронных схемах этот небольшой элемент снижает количество протекающего тока, регулирует уровень сигнала, делит напряжение, смещает ток в активных элементах схемы.

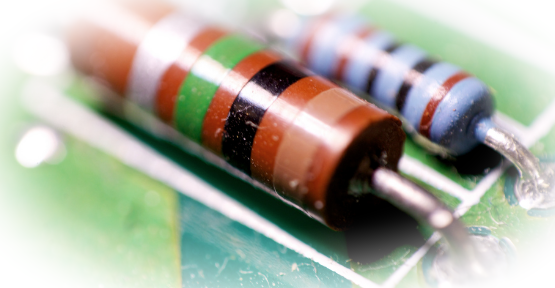

Различаются резисторы:
- постоянного сопротивления. Эти элементы электрической цепи устанавливают в качестве делителей напряжения, в фильтрующих системах электроцепей питания, чтобы увеличить сопротивление, или с целью нагрузки усилительных каскадов.
- переменные регулировочные используют в качестве регуляторов усиления – ослабления, например, в устройствах регулировки громкости, или плавной установки напряжения;
- переменные подстроечные устанавливают для разовой настройки и корректировки аппаратуры в процессе изготовления и наладки.
Существуют также более сложные элементы – с нелинейной вольт-амперной характеристикой. К ним относятся терморезисторы и варисторы. В последних сопротивление тока зависит от установленного напряжения.
Резисторы отличаются размерами в зависимости от преобразуемого тока. Например, в электронных микросхемах используются резисторы до 3 мм, в радиоаппаратуре монтируют резисторы длиной 15 – 18 мм. В то же время существуют резисторы по 50 – 60 мм длиной и до 20 мм диаметром. Такими крупными являются высоковольтные резисторы с сопротивлением порядка 1011 Ом.
Из чего состоит резистор?
Резисторы изготавливаются из композитного материала или электрокерамического порошка, который связывается с углеродным составом при помощи смолы. Сопротивление такого электрического компонента зависит от количества углерода, который хорошо проводит ток. Чем меньше углерода в составе, тем выше сопротивление резистора. С двух концов элемента припаиваются провода, которые в микросхеме покрываются лакокрасочным составом. Покрытие служит изоляцией. А тело сопротивления помечается цветными линиями, которые указывают на его параметры.
Конструктивно резисторы отличаются проводящим элементом, который выполнен следующим образом:
- В виде пленки на поверхности изоляционной опоры. Пленка покрывается углеродом, или тонким слоем металла;
- Из проволоки или микропроволоки;
- С объемным проводящим элементом.
В электротехнике и электронике применяются и другие виды резисторов, конструкция и материал которых зависит от их предназначения.
